Датчики абсолютного давления серии APT
Датчики абсолютного давления серии APT





ОБЛАСТЬ ПРИМЕНЕНИЯ:

  • Автоматизация процессов
  •  Стенды турбомашин
  •  Испытания двигателей
  • Полетные испытания
  • Калибровочные стандарты


СВОЙСТВА:

  • Диапазоны давлений 25…1000 psiа (172…6894 кПа)
  • Погрешность 0,01 % П.Ш. ±0,1 % И.В.
  • Стабильность до ±0.025% П.Ш. / в течение года
  • Защита от влияния ускорения и вибрации
  •   Аналоговый выход 0,5 … 5 V DC

При 25° С, если не указано иначе П.Ш. = полная шкала

И.В. = измеряемая величина

Таблица 1

Параметр

АРТ

Единицы

измерения

Комментарии

Пневматика







Диапазоны давлений 1)

25 (172)

35 (241)

50 (345)

100 (689)

150 (1034)

200 (1379)

350 (2413)

500 (3447)

1000 (6894)

psia (кПa)



Номинальное давление2)

1,5 х

П.Ш.



Давление перегрузки3)

2,0 х

П.Ш.



Пневмопереходни4)

SAE 5/16 -24 О-ring boss
063” bulge tube QDC





Статические характеристики

Основная погрешность 5)

±0,01 ±0,1

± % П.Ш. ± % И.В.



Погрешность в рабочем

диапазоне температур

±0,1±0,1

±0,05± 0,1

±0,025±0,1

± % П.Ш. ± % И.В.

Включая температурный гистерезис

Температурный

гистерезис

±0,1

±0,05

±0,025

± % П.Ш.

В рабочем

диапазоне

температур

Временная погрешность

≤0,1

≤ 0,05

≤ 0,025

± % П.Ш.

Максимальная в течение года

Электрические характеристики

Выходной сигнал

давления

0,5….5

V DC

Rн ≥ 5 кОм.

В диапазоне давления

Связь для перекалибровки и идентификации по электронному паспорту

RS-232

2400 Бод



Программное обеспечение для перекалибровки

Полоса пропускания сигнала давления

0…160

Гц

2-х полюсный фильтр

Требования к питанию

16…32

V DC

15 mA при 16V

Электрическое соединение:

-Тип подключения – кабель

-Тип подключения – разъем

8 ea. #30 AWG flying lead

ОНЦБС-2-10/14-В1-1-В



Длина кабеля — 1000 мм

Условия эксплуатации и хранения

Рабочий диапазон температур

-40 дo +80

ºC

100% относительной влажности при +35ºC

Температура хранения

-40 дo +105

ºC

100% относительной влажности при +35ºC

Чувствительность к ускорению и вибрации

±0,001

% П.Ш./g

диапазоны 25…50psiа

(172 …345 кПа)

в диапазоне ± 10 g

±0,00025

% П.Ш. /g

диапазоны ≥100 psiа

(≥689 кПа)

Максимальный удар

50

g/10msec



Физические характеристики

Габариты:

Датчики с типом

подключения - кабель

Датчики с типом

подключения - разъем

Ø40х96

Ø40х88

мм

мм

Исключая кабель связи

Вес

0,2

кг



1) Диапазоны давлений от 160 до 6300 кПа (стандартный ряд)- по спецзаказу.

2) Максимальное давление, при котором гарантируются указанные характеристики.

3) Максимальное давление без необратимых повреждений чувствительного элемента.

4) Возможны другие по заказу.

5)Включая нелинейность, гистерезис и повторяемость.

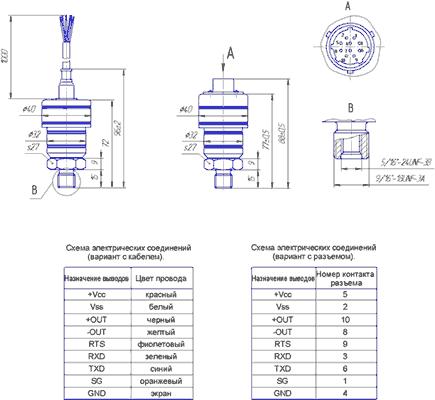

Рис. 1. Схемы электрических соединений
