Датчики абсолютного давления серии АРТ - S
Датчики абсолютного давления серии АРТ - S

ОБЛАСТЬ ПРИМЕНЕНИЯ:

  • Автоматизация процессов
  • Стенды турбомашин
  •  Испытания двигателей
  • Полетные испытания
  • Калибровочные стандарты






СВОЙСТВА:

  • Диапазоны давлений 25…1000 psiа (172…6894 кПа)
  •  Погрешность 0,01 % П.Ш. ±0,1 % И.В.
  • Стабильность до ±0.025% П.Ш. / в течение года
  •  Защита от влияния ускорения и вибрации
  • Аналоговый выход 0 … 5 V DC
  • Цифровой выход RS-232 0...10.000 ед.

При 25° С, если не указано иначе П.Ш. = полная шкала

И.В. = измеряемая величина



Таблица 1

Параметр

АРТ-S

Единицы

измерения

Комментарии

Пневматика







Диапазоны давлений 1)

25 (172)

35 (241)

50 (345)

100 (689)

150 (1034)

200 (1379)

350 (2413)

500 (3447)

1000 (6894)

psia (кПa)



Номинальное давление2)

1,5 х

П.Ш.



Давление перегрузки3)

2,0 х

П.Ш.



Пневмопереходник 4)

SAE 5/16 - 24 О-ring boss
063” bulge tube QDC





Статические характеристики

Основная погрешность 5)

±0,01 ±0,1

± % П.Ш. ± % И.В.



Погрешность в рабочем

диапазоне температур

±0,1±0,1

±0,05± 0,1

±0,025±0,1

± % П.Ш. ± % И.В.

Включая температурный гистерезис

Температурный

гистерезис

±0,1

±0,05

±0,025

± % П.Ш.

В рабочем

диапазоне

температур

Временная погрешность

≤0,1

≤ 0,05

≤ 0,025

± % П.Ш.

Максимальная в течение года

Электрические характеристики

Выходной сигнал давления аналоговый

0….5

V DC

Rн ≥ 5 кОм.

В диапазоне давления

Выходной сигнал давления цифровой RS-232



0….10.000

Ед.

В диапазоне

давления

57.600

Бод

Программное обеспечение для контроля давления и перекалибровки

до 600

Изм/сек

Полоса пропускания сигнала давления

0…300

Гц

2-х полюсный фильтр

Требования к питанию

16…32

V DC

15mA при 16V

Электрическое соединение:

-Тип подключения –

кабель

-Тип подключения –разъем

8 ea. #30 AWG flying lead

ОНЦБС-2-10/14-В1-1-В



Длина кабеля — 1000 мм

Условия эксплуатации и хранения

Рабочий диапазон температур

-40 дo +80

ºC

100% относительной влажности при +35ºC

Температура хранения

-40 дo +105

ºC

100% относительной влажности при +35ºC

Чувствительность к ускорению и вибрации

±0,001

% П.Ш./g

диапазон 25…50psiа

(172 …345 кПа)

в диапазоне ± 10 g

±0,00025

% П.Ш. /g

диапазон ≥100 psiа

(≥689 кПа)

Максимальный удар

50

g/10msec



Физические характеристики

Габариты:

Датчики с типом

подключения-кабель

Датчики с типом

подключения-разъем

Ø36х102

Ø36х93

мм

мм

Исключая кабель связи

Вес

0,2

кг



1) Диапазоны давлений от 160 до 6300 кПа (стандартный ряд)- по спецзаказу.

2) Максимальное давление, при котором гарантируются указанные характеристики.

3) Максимальное давление без необратимых повреждений чувствительного элемента.

4) Возможны другие по заказу.

5)Включая нелинейность, гистерезис и повторяемость.

Быстродействующие и точные датчики серии АРТ-S предназначены для случаев, где требуется высокий уровень точности и стабильности.

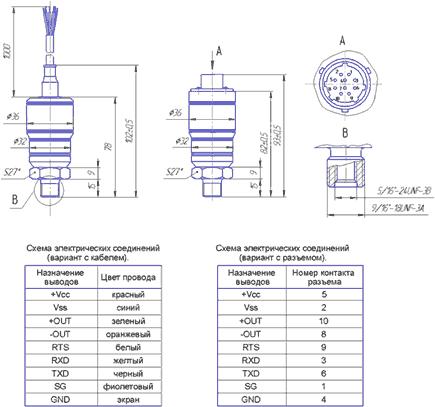

Рис. 1. Схемы электрических соединений
