Цифровые сканеры давления серии ISID
Цифровые сканеры давления серии ISID

 ОБЛАСТЬ ПРИМЕНЕНИЯ

  • Автоматизация процессов
  • Стенды турбомашин
  • Испытания двигателей
  • Полетные испытания
  • Калибровочные стандарты



    СВОЙСТВА

  • Диапазоны разности давлений 15…500 psi (103…3447) кПа
  • Диапазон полного (абсолютного) давления 100 psi (689 кПа)
  • Погрешность  ± (0.01%  В.П.И. +0.1%  И.В.)
  • Стабильность до ±0.025% В.П.И. / в течение года
  • Защита от влияния ускорения и вибрации
  • Цифровой выход MODBUS RTU RS-485  0…100.000 ед.
  • Пропускная способность до 120 измерений /канал/сек
  • Водонепроницаемый корпус

Модель ISID Цифрового Сканера Давления является полностью самодостаточным высокоэффективным модулем многократного измерения давления газов, авиационного топлива, масел и других жидкостей, совместимых с титаном.

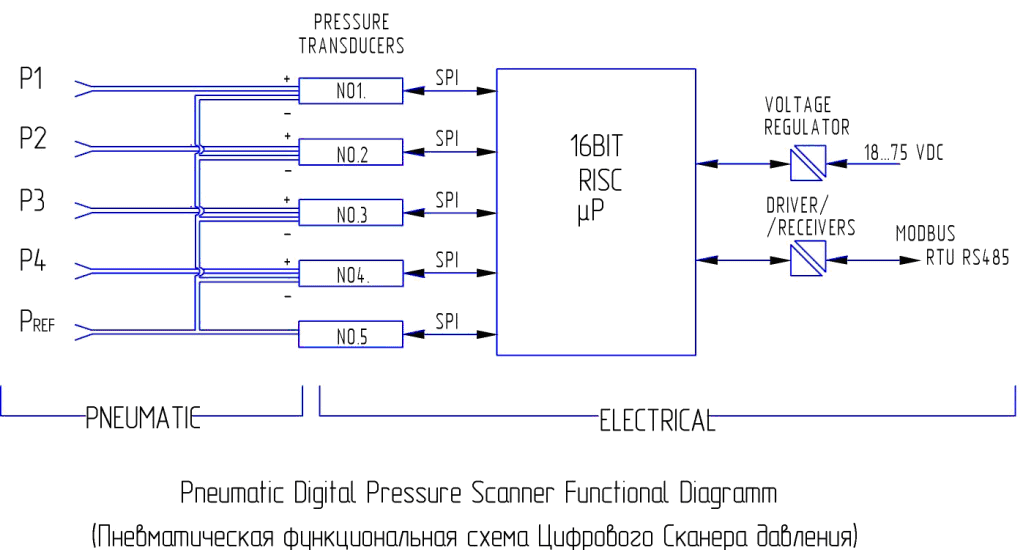

Сканер состоит из четырех датчиков перепада давления и одного датчика абсолютного давления, подключенного к объединенным отрицательным полостям датчиков перепада давления. Каждый датчик имеет температурный датчик, акселерометр и  EEPROM, совмещенную с микропроцессором. Это позволяет работать с разными диапазонами давления на одном сканере. Микропроцессор каждого датчика производит масштабирование, линеаризацию, комплексную коррекцию характеристики датчика от температуры, влияния абсолютного давления, ускорения и вибрации. Дополнительный системный микропроцессор осуществляет синхронизацию работы всего устройства ISID. Модель  ISID позволяет сканировать датчики со скоростью до 120 измерений на канал в секунду. Значения давления выдаются в технических единицах по интерфейсу MODBUS RTU RS-485(115 кБод). Встроенное программное обеспечение позволяет оперативно проводить перекалибровку нуля и диапазона.
Модель ISID поставляется с  программным обеспечением для РС- совместимых компьютеров. Несколько устройств  ISID могут быть объединены в сеть для формирования распределенной интеллектуальной системы сбора информации.

 Устройство ISID включает в себя встроенный преобразователь давления и миниатюрную систему сбора данных, образующих многоканальный сканер давления. Интеграция микропроцессора с преобразователями давления в компактном исполнении дает определенные преимущества при использовании Цифрового Сканера давления.

Конструируемые из готовых блоков системы сбора данных предлагают гарантированную точность, в отличие от набора отдельных преобразователей, где необходимая точность достигается только при выполнении потребителем множества условий, особенно в отношении температурных дрейфов, влияния ускорения и вибрации. Устройство ISID выдает данные о давлении в технических единицах с цифровой компенсацией нуля, чувствительности, нелинейности, температурных эффектов, влияния абсолютного давления, ускорения и вибрации. Встроенное программное обеспечение позволяет оперативно производить рекалибровку нуля и диапазона  под управлением микропроцессора.


Цифровая компенсация датчика.

Датчики перепада давления, входящие в устройство ISID выполнены на «КНС» структурах (кремний на сапфире) с разделительной мембраной из титана, имеют высокие метрологические характеристики, малый вес и являются идеальным элементом для установки в каждый порт давления (преобразователь). Однако, как большинство датчиков, подвержены влиянию температуры. Если этот эффект имеет определенную повторяемость, то при калибровке по температуре и давлению, его можно описать математически и корректировать эту ошибку.
Датчики перепада давления подвержены также влиянию полного давления (Line Pressure).
Измерение давления статической полости (-) отдельным датчиком абсолютного давления «PREF» позволяет описать и корректировать это влияние, а также иметь Пользователю дополнительную информацию о полном (абсолютном)  давлении.
Как правило, датчики давления любого типа в той или иной степени подвержены влиянию ускорения (удара) и вибрации. Это связано с тем, что чувствительный элемент любого датчика содержит подвижную массу. Измерение величины и знака ускорения(
g), возникающего в датчике в направлении оси чувствительной к давлению мембраны, позволяет описать и в значительной степени скорректировать эту ошибку.
Каждый датчик давления объединен с энергонезависимым устройством памяти EEPROM, датчиком температуры, акселерометром и микропроцессором. Преобразователи поставляются откалиброванными на предприятии-изготовителе на заданное давление и температурный диапазон.
Калибровочные данные со значением номинального давления и серийным номером заносятся во встроенную память датчика. Микропроцессор каждого датчика использует эту информацию для компенсации смещения нуля, чувствительности, нелинейности, температурных эффектов преобразователя давления, влияния на него давления в статической полости(-), ускорения и вибрации.
Дополнительный системный микропроцессор осуществляет синхронизацию работы, диагностику всех датчиков и обеспечивает связь с Ведущим Устройством Пользователя по интерфейсу MODBUS RTU RS-485.



При 25°С и атмосферном давлении, если не указано иначе

И.В.= измеряемая величина.           В.П.И.= верхний предел измерений.

Параметр

ISID

Единицы измерения

Комментарий

Пневматика













Диапазоны давлений1)



           15           (103)

           25           (172)

           30           (207)

           50           (345)

         100           (689)

         150           (1034)

         200           (1379)

         350           (2413)

         500           (3447)





psi  (кПa)









Р1,Р2,Р3,Р4



Количество входов давления



4





(Р1,Р2,Р3,Р4)

Среда, совместимая с титаном



Пневмопереходник 2)



SAE 5/16 -24 O-ring boss

063”Bulge tube QDC





Номинальное

давление 3)

1,

В.П.И.



Давление перегрузки4)

(Burst Pressure)



2,



В.П.И.



Максимальное  давление в трубопроводе



100(689)



psi (кПа)

абсолютное



(PREF)

сухой газ

Статические  характеристики  ( Р1…Р4, PREF)







Разрешающая способность



±0,001



%В.П.И.





Основная погрешность5)





±(0,01 +0,1)



± (%В.П.И. + % И.В.)





Погрешность в рабочем  диапазоне

 температур





±(0,1+0,1)



±(0,05+ 0,1)



±(0,025+0,1)



± (%В.П.И. + % И.В.)

Включая температурный гистерезис



Температурный

 гистерезис





±0,1



±0,05



±0,025



± %В.П.И.





В рабочем  диапазоне

температур



Временная погрешность



0,1



0,05



0,025



± %В.П.И.





Максимальная в течение года



Скорость измерения



до 120



Измерений/ка-нал/сек.





Связь



MODBUS RTU RS-485

(115 кБод)





Программное определение сетевого адреса

Параметр

ISID

Единицы измерения

Комментарий

Электрические характеристики



Напряжение питания



18…75



VDC (вольт постоянного тока)



нестабилизированное



Мощность

Потребления





                     < 2,0



Вт



В диапазоне напряжения питания

Электрический

 коннектор

5-ти штырьковый

PT 02 SE













Условия эксплуатации и  хранения

Рабочий диапазон температур

-40 до +80

°С

100% относительной влажности при +35°С

Температура хранения

-40 до +105

°С



Чувствительность к ускорению и вибрации в диапазоне ±10g

10……2000 Гц

±0,0015









%В.П.И./g

Диапазон 15psi(103кПа)

±0,001



Диапазоны 25….50psi

(172…345кПа)

±0,00025

Диапазон  100 psi

 (≥689 кПа)

Максимальный удар

20

g/15msec



Физические характеристики

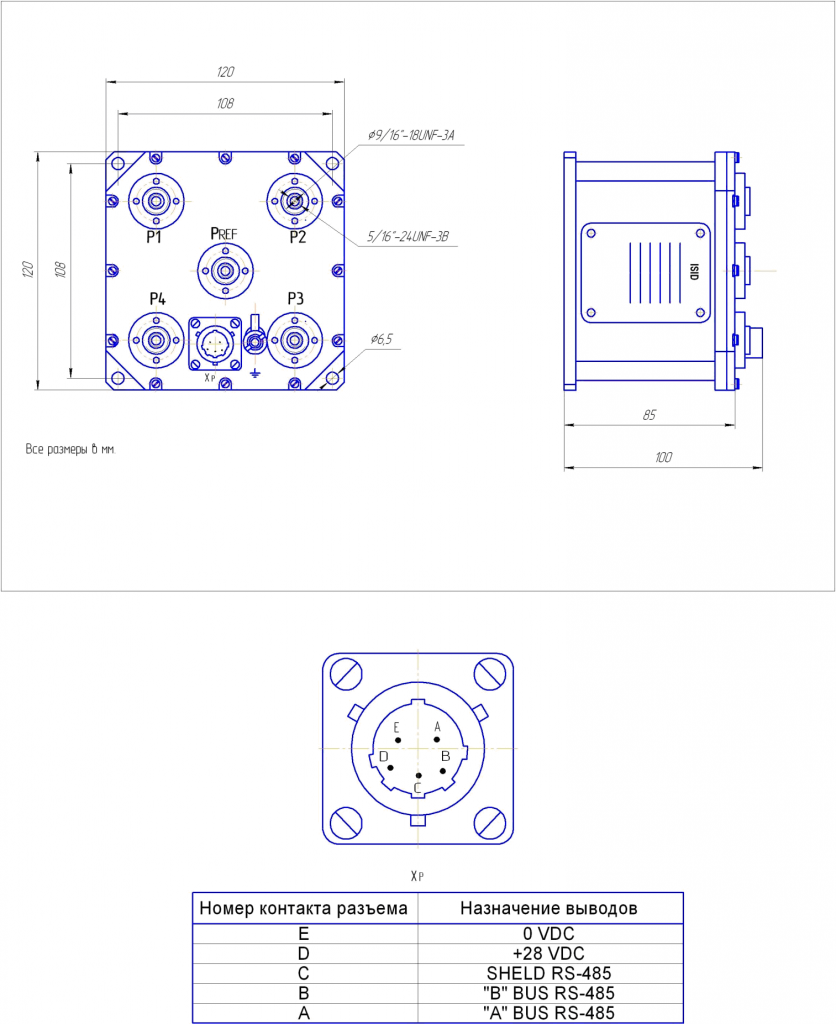

Габариты

120×120×100

 мм



Вес

1,6

кг



 1)  Диапазоны давлений от 100 до 4000 кПа (стандартный ряд)- по спецзаказу.

2)  Возможны другие по заказу.

3) Максимальное давление, при котором гарантируются указанные характеристики.

4) Максимальное давление без необратимых повреждений чувствительного элемента.

5) Включая нелинейность, гистерезис и повторяемость.

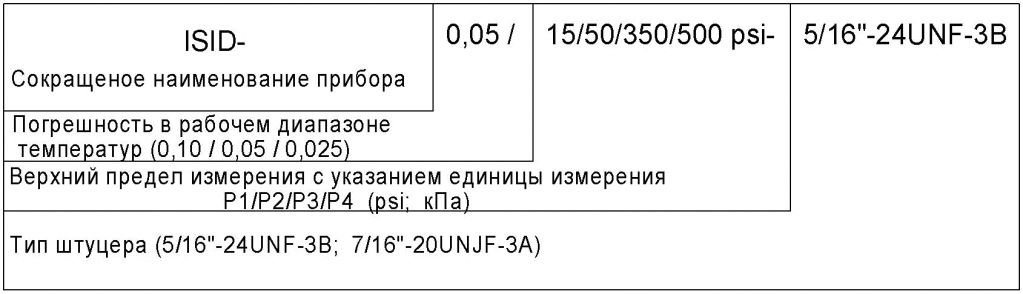

Составление условного обозначения сканера разности давлений (ISID)  для заказа (пример).


Состояние разработки - опытные образцы.
